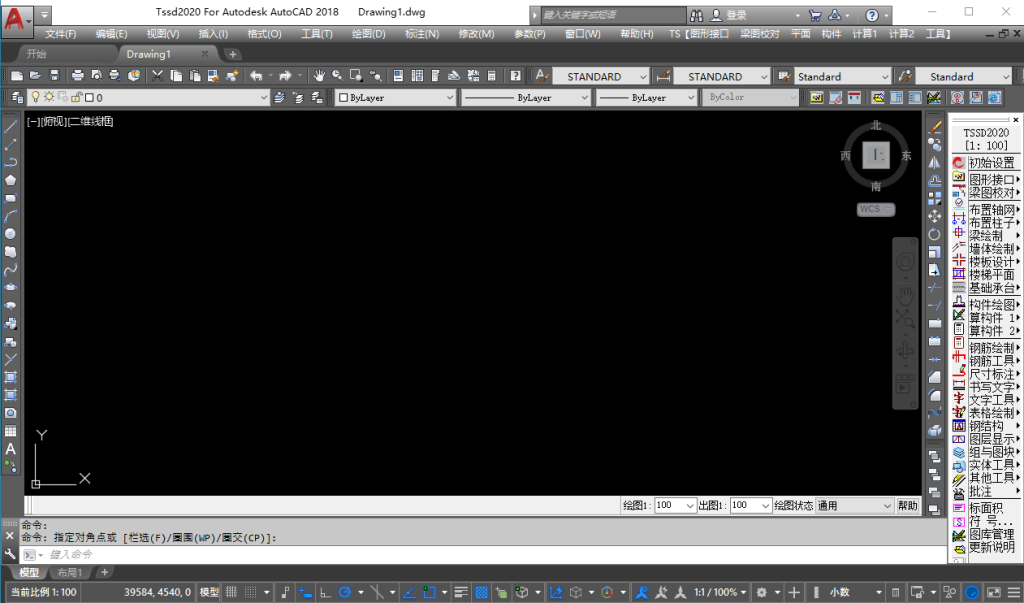

TSSD 2020结构施工图后处理绘图

平法施工图成图与编辑

可导入 PKPM、YJK 计算结果，一键生成梁、柱、墙、板平法施工图；自动生成集中标注、原位标注；批量修改钢筋、截面，图层自动管理，符合国标与平法图集。板负筋设置新增 1/3 净跨、1/4 净跨选项，板图绘制更灵活。

钢筋工具与参数化详图

全套钢筋绘制、打断、替换、编号、钢筋量统计；参数化生成楼梯、基础、承台、预埋件、梁柱节点详图，内置大量结构标准图库；优化平法标注拖动编辑功能，正交模式下标注拖动 bug 修复。

小构件计算模块

内置连续梁、井字梁、楼板、独立基础、桩基承台、预埋件、牛腿等构件验算；输入参数即可完成验算，自动生成可直接打印的计算书并绘制构件详图，用于工程师手算复核。

施工图智能校审

进一步增强图纸校审能力，完善规范检查项，自动识别图纸错误并定位批注；适配数字化审图需求，钢筋锚固、搭接长度统计精度提升；同期配套推出独立结构施工图智能化校审系统。

数据接口与图纸输出

兼容 PKPM、YJK、MIDAS、ETABS；优化 PKPM 转 PM 基础图接口，修复转图丢失尺寸标注问题；DWG 与 Excel/Word 双向数据交换；支持批量打印、批量导出 PDF/DWF；图层标准化，方便设计院统一绘图模板。
